英国 Sonatest 声纳

英国声纳检测公司 成立于1958年,在超声产品无损检测设备及附件的制造和生产都处于先进地位,英国声纳公司已在2010年由 本公司 和 法国 Sofranel 公司所收购,英国声纳公司目前有遍布75 个国家100 家经销商和代理商。

专业手持式数字超声探伤仪





Wave 人机交互(HCI)探伤仪



英国Sonatest 公司隆重推出新一代人机交互式(HCI)超声波探伤仪WAVE。它集
成了现有的新技术,对超声波探伤仪的功能和使用进行了革新。它不仅具有创
新性,而且可定制的人机交互界面还优化了日常检测工作流程,独特的嵌入交互
式扫描计划,具有路径跟踪功能和模拟工具,可整合您的检测结果。

● 频率范围: 0.2 – 20MHz

● 内置功能:4个闸门,DAC,AVG/DGS,TCG, AWS,API,IFT,Splite DAC,TKY

● UTouch技术:可有效地区分耦合剂和手指,避免误操作

支持中文操作界面

● 带有TKY焊缝仿形,便于识别缺陷真伪

● 增益: 0-120dB

● APP操作方式,方便、快捷、简单

● 仪器重量仅1.7公斤 , 可操作时间可达 10小时

工业触摸屏设备, 操作简便, 体积轻巧, 坚固耐用, IP67防护等级, 配合TKY, 曲面校正 CSC 有助于区分实际缺陷和几何缺陷, 构件结构设置,丰富的焊缝坡口设置。

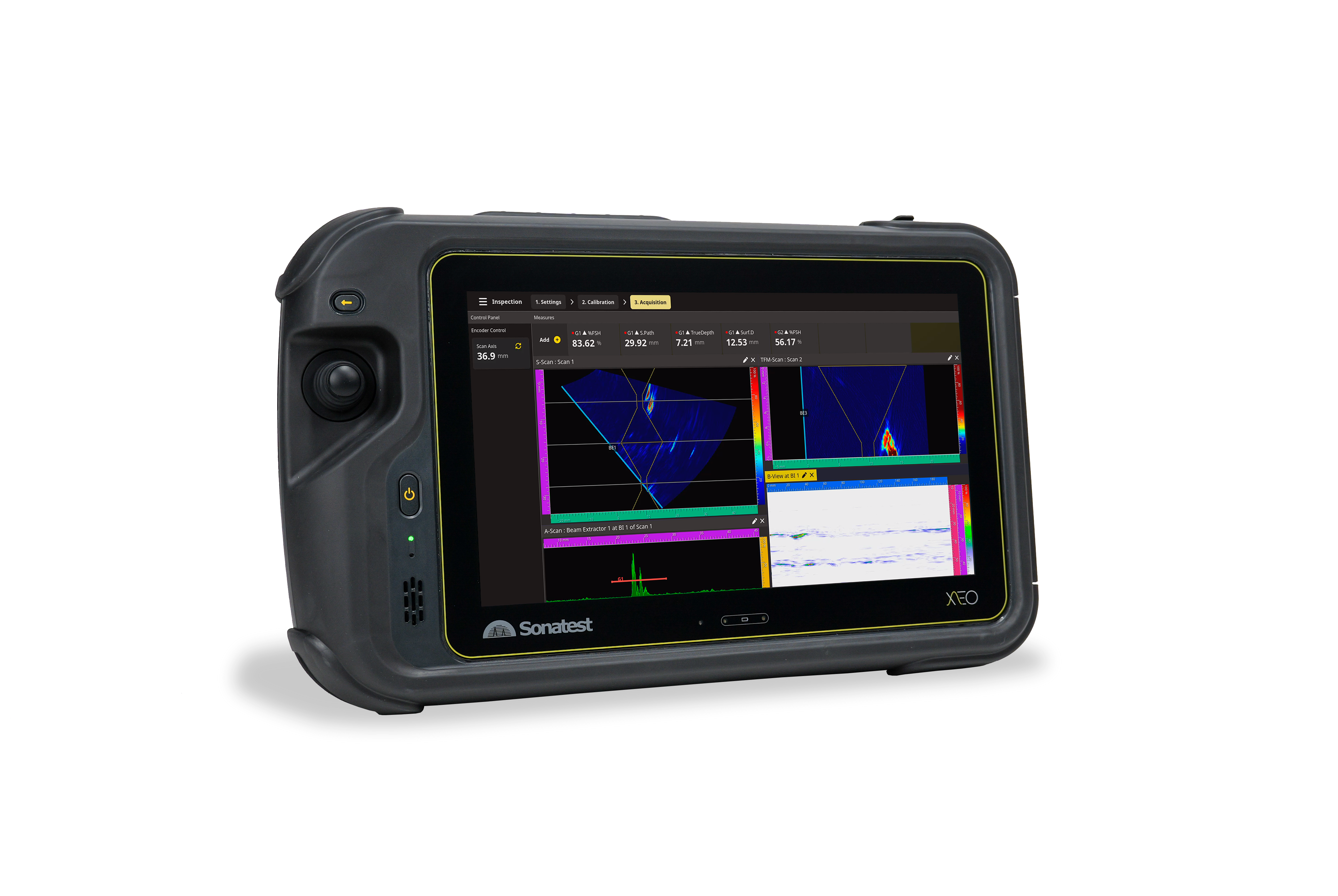

VEO3 多功能相控阵探伤仪

Veo3 配备最先进的PCAP触摸屏,坚固的多点触控屏幕组件具有智能算法,可有效地区分耦合剂和手指触碰,避免误操作。使用户可体验更为出色的用户界面。但真正使Veo3脱颖而出的是其独特的实时多扫描/多技术功能。 现在可以同时进行TFMi,PA和TOFD视图。



Sonatest UTStudio+ 软件包具有广泛的功能来协助检测人员、专家,或者可以将数据导出以使用其它算法來进行分析。Sonatest提供的工具不仅限于基本检测。



多种配置可选:32:128PR,32:64PR,16:128PR,16:64PR

能同步超声波及相控阵检测

实时S, L, A, B, C, TOFD 扫描

高分辨率扫描

3D实时成像技术

IP66防水防尘防撞标准

内建128GB SSD存储盘

热插入式充电池

支持WiFi无线连接

具有中文操作界面


PRISMA 多功能探伤仪



(UT, PA, TOFD)





Prisma是Sonatest技术人员集中开发及研究出的新产品。先进的超声波探伤可以为检测技术人员提供一个非常全面用于测试和测量的工具,并且可以升级TOFD和相控阵功能



Prisma UT

    在Prisma UT模块内是承载了Sonatest探伤仪的全部基本及先进的功能。 Prisma  UT可以优化近表面分辨率或提供阻尼控制能量传输。捕捉画面的能力是标准结合自动报告功能,使报告组合被格式化为相对定制的客户信息,如公司商标等,仪器内也包括了广泛使用的缺陷定量技术,如DAC,AVG /DGS,TGC和AWS。



Prisma PA

     超声相控阵技术已经确定成为先进的无损探伤检测方法。相控阵技术让用户拥有更广泛的检测范围,比如能够覆盖完整的焊接范围,而不需要移动或者重新定位探头。这可能是由于相控阵发射声束,可以靠电子控制其转向。这种技术的显示结果是综合显示检查部分的横截面。



Prisma TOFD

     超声波衍射时差法(TOFD)在过去的十年中已经得到了普及使用,通过Prisma TOFD,Sonatest为市场带来真正的便携和强大的TOFD检测设备。众所周知TOFD可以检测薄度为6mm(1/4“)的壁厚, Prisma提供了在其类别中较为突出的数字化频率,可以高达200MHz。



Prisma

  30秒内完成设置

● 无延迟 - UT 到 PA转换 - 一键完成

  设置和校准向导

●   “参数特征” 步步有保证

  培训简单:通用用户界面

  UT Studio - 快速的动态报告



正如您需要的性能

 UT, TOFD & PA 检测模式

  多模式检测验证

  可随时随地升级!

  独特的指针用于精密测量

  记录能力:截屏、全数据记录、完全跟踪

  可制定的图像布局........29种以任意选择


RSflite 便携式超声波快速扫描仪


专门针对空中客车的各类零件进行检测,如蜂窝结构,碳纤维板,大型复合材料等。系统也专门针对于冶金和机械工业领域的各种有色,黑色金属材料及制品如材/棒材/管材以及各种大型结构件的C扫描检测。



本系统是着眼于方便用户在不同环境下,轻便而又快速的实现高性能C扫描图。 RSflite配合专用的滚轮阵列探头能立刻提供A、B和C扫描实时图像方便快捷。在实时图像中,操作人员能在C扫描图像上判断缺陷大小,位

置和深度,达到定位定标的效果。各种工件形状可选用合适的滚轮阵列探头或滑行阵列探头。在230mm/s速度下快速移动并可进行每秒230线的扫描结果。





2分钟内可对1㎡面积内的航空结构材料达到0.8*0.8mm高分辨率的扫描。






Sitescan D50/500S超轻量便携式探伤仪

Sitescan系列超声波探伤仪设备的典型应用包括焊缝检测,腐蚀检测大铸件或铸件检测,以及常规超声波检测等。其拥有坚固的外壳,卓越的性能,深受用户喜爱。

● 直观、自定义菜单键

● 独立的 DAC/AVG/DGS曲线

● 角度测量模式

● 可配置软件

● 可随时升级各软件功能

● 提供带编码的B扫描

● A扫描波形保持时间可调

● 4GB内存

● USB接口便于连接电脑导入/导出数据

●视频输出可用于培训

●具有良好的表面分辨率

●频率范围:1MHz-14MHz

●测量范围:0mm - 10000mm

●声速范围:1000 - 10000m/s

●增益:0-110dB,步进:0.5/1/2/6/10/14和20dB

●内置功能:第二闸门,DAC功能;可配功能:AVG,DGS,TCG,AWS, API, IFT, Dryscan, B扫描, split DAC



Masterscan D70/700M高性能便携式探伤仪

Masterscan系列超声波探伤仪设备的典型应用包括焊缝检测,腐蚀检测,复合材料检测,粘接检测,大锻件或铸件检测,电力(包括EMATS),以及常规超声波检测等。设备符合IP67的密封设计及已经通过MIL810-G标准的爆炸测试。

● 直观、自定义菜单键

● 中文操作介面

● 独立的 DAC/AVG/DGS曲线用户可以自定义3条曲线。用户可以进入自定义曲线满足所有  的国际标准自

● 角度测量模式

● 高达450V 穿透电压

● Dryscan 功能

● 可隨時升级各軟件功能

● 提供带编码的B扫描

● A扫描波形保持时间可调

● 4GB内存

● USB接口便于连接电脑导入/导出数据


Sitescan D10 / D20 超轻量便携式探伤仪

操作简易、体积轻巧而坚固耐用,能适合任何环境使用,设计拥有防水 IP67的国际标准。

测量范围﹕5mm – 5000mm

声速范围﹕1000 – 9999 m/s

频率范围﹕1 - 15MHz

增益﹕0-110dB,步进﹕0.5/2/6/14和20 dB

存储﹕12000幅A扫描波形,100组面板参考,10,000个测厚数据

输出﹕线性模拟程控输出和复合视频 (PAL / NTSC)

支授中文操作界面


Masterscan MS350/MS380高性能探伤仪

新设计的放大器和脉冲发生器,适合于高衰减材料检测,易与各种探头匹配。

近分辨率和很小的电噪声,便于检测近表面和小缺陷。

频率范围﹕0.5/1/2.25/5/10/15MHz(窄频带)

                    2 - 22MHz、1 - 35MHz(宽频带)

增益﹕0 - 110dB,步进﹕0.5/2/6/14和20 dB

脉冲发生器﹕变方波脉冲幅度100 - 350V(MS380 - 450V)

存储﹕800幅A扫描波形,100组面板参考,2000个测厚数据

输出﹕线性模拟程控输出和复合视频(PAL/NTSC)


Sitescan SS150 / SS250通用数字超声波探伤仪

方波脉冲,宽频带。适用于焊缝, 腐蚀检测, 小型铸件锻件的分层测试。彩色显示器。外壳圆弧过渡,坚固和有弹性,重量轻,适用于现场使用。

拥有 A 扫描全屏显示, 工作时间可持续15小时

频率范围: 宽频带 1-10MHz(-6dB) (Sitescan SS150)

窄频带﹕1/2.25/5/10 MHz;

宽频带﹕1.5-15 MHz (只限Sitescan SS250)

增益﹕0-110dB,步进: 0.5/2/6/14和20 dB

存储﹕800幅A扫描波形

输出﹕连续界面,复合视频, PAL 或 NTSC, 仿真输出


Powerscan 450大功率超声探伤仪

450V高压方波脉冲,非凡的穿透力,用于大锻件、大铸件、高衰减和非金属材料探伤。

可用于轮轴检测

具有距离-波幅 (DAC) 和时间-增益 (TGC)补偿设置功能

检测范围: 1-20000mm(钢)

窄频带﹕0.5/1/2/4/5 MHz;  宽频带﹕0.3-12MHz (-6dB)

增益: 110dB,步进0.5/2/6/14和20 dB


手推钢轨超声检测车



配合Railscan 125LCD超声探伤仪 – 2.5MHz窄带,闸门扩展。专门设计的调谐放大器和匹配方波脉冲发生器适用于铁路锻件检测。LCD或彩色显示,超轻防水外壳。


手推平板超声检测车



 配合MS350/MS380/SS150/SS250超声探伤仪使用。专门检测不同厚度钢板。

 能同时配合四个探头一同进行检测。


SDMS-2 数据管理软件


配合MS 及 SS 系列超声探伤仪使用, 基于 Windows 操作系统在超探仪和计算器之间进行通讯 , 将A扫描图存储到硬盘供校验设定。

A扫描图可复制使用在 MS Word上供用户作报告用, 另可把检测数据放置于MS Excel内以便制作各种图表以供分析。


标准探头和特殊超声探头





声纳检测公司能提供各类探头. 包括: 单/双晶探头、高阻尼探头、水浸探头、高温探头、干藕合探头、轮式探头、EMATs 电磁超声探头等。


DAAH 及X 系列相控阵探头

分离式相控阵探头用于超声波相控阵检测的DAAH探头
作为配合VEO 使用的相控阵探头可以从探头线上分离开,这是整个工业界所期望的。可分离式相控阵探(DAAH)概念解决了绝大多数的相控阵探头问题。可降低费用。
DAAH探头主要有两种类型:具有外置或内置楔块。具有扩展功能性,配合使用不同的楔块得到不同的波形和曲率半径。同时提供内置楔块得到SW剪切波(横波)或LW纵波。


超声波快速C扫描系统





RAPIDSCAN2 (RS2)    超声波快速C扫描系统

Rapidscan 2  是新推出的专门针对空中客车的各类零件进行检测,如蜂窝结构、碳纤维板、大型复合材料等… 系统也专门针对于冶金和机械工业领域的各种有色、黑色金属材料及制品,如板材/棒材/管材以及各种大型结构件的 C扫描检测;



Rapidscan 2 是着眼于方便用户在不同环境下,轻便而又快速的实现高性能 C扫描图,配合专用的滚轮阵列探头能立刻提供A、B和C扫描实时图像,方便快捷;



在实时图像中,操作人员能在C扫描图像上判断缺陷大小、位置和深度,达到定位定标的效果,各种工件形状可选用合适的滚轮阵列探头或滑行阵列探头。在 200mm/s 速度下快速移动并可进行每秒 200线的扫描结果,2分钟内可对1m2 面积内的航空结构材料逹到 0.8x0.8 mm高分辨率的扫描。




Prisma/VEO+第二代专用滚轮探头

频率:  2MHz, 3.5MHz, 5MHz and 10MHz

芯片数量:64

总检测宽:51.1mm

灵敏度: ± 3 dB




RS2 / VEO + 专用探头
50mm 轮式探头 / 50mm轮式腐蚀探头(可调角度)






频率: 提供2MHz, 5MHz 或10MHz

芯片: 64

导线长度: 5米

配置旋转编码器, 以单簧机械控制压力

100mm 轮式探头

频率: 提供5MHz

芯片: 128

导线长度: 5米

配置旋转编码器



风叶片专用轮式探头

频率: 1 MHz





滑动式探头

频率: 提供5MHz , 10MHz

芯片: 64

导线长度: 5米

配置旋转编码器



喷水式滑动探头

频率: 提供2MHz, 5MHz , 10MHz

芯片: 64

导线长度: 5米



特制R角探头

频率: 提供 5MHz , 10MHz

采用聚焦式水浸探头

导线长度: 5米

配置旋转编码器



微型喷水式探头

频率: 提供5MHz , 10MHz

芯片: 44

导线长度: 5米

配置旋转编码器






Sonacam超声照相系统

英国声纳公司新推出的Sonacam超声照相系统,主要适用于检测复合材料。通过USB接口连接电脑后,无需耦合剂,将探头放置于待检测部位,即可轻松获得A扫、B扫和C扫数据,并且对于缺陷位置可以做高分辨率的2D和3D显示,更方面操作人员判断缺陷情况。
