英国 Sonatest 声纳

  • 英国声纳检测公司 成立于1958年,在超声产品无损检测设备及附件的制造和生产都处于领导地位,英国声纳公司已在2010年由德华公司和法国 Sofranel 公司所收购,英国声纳公司目前有遍布75 个国家100 家经销商和代理商。

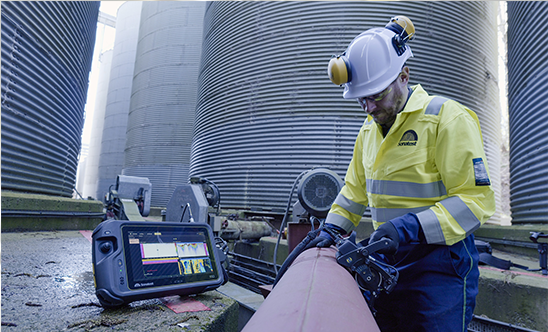

  • WAVE数字超声探伤仪

    英国Sonatest 公司隆重推出新一代人机交互式(HCI)超声波探伤仪WAVE。它集
    成了现有的创新技术,对超声波探伤仪的功能和使用进行了革新。它不仅具有创
    新性,而且可定制的人机交互界面还优化了日常检测工作流程,独特的嵌入交互
    式扫描计划,具有路径跟踪功能和模拟工具,可整合您的检测结果。

    ● 频率范围: 0.2 – 20MHz

    ●支持中文操作界面

    ● 带有TKY焊缝仿形,便于识别缺陷真伪

    ● 增益: 0-120dB

    ● APP操作方式,方便、快捷、简单

    ● 仪器重量仅1.7公斤 , 可操作时间可达 10小时

    ●工业触摸屏设备, 操作简便, 体积轻巧, 坚固耐用, IP67防护等级, 配合TKY, 曲面校正 CSC 有助于区分实际缺陷和几何缺陷, 构件结构设置,丰富的焊缝坡口设置



    Sitescan D50/500S超轻量便携式探伤仪

    Sitescan系列超声波探伤仪设备的典型应用包括焊缝检测,腐蚀检测大铸件或铸件检测,以及常规超声波检测等。其拥有坚固的外壳,杰出的性能,深受用户喜爱。

    ● 直观、自定义菜单键

    ● 独立的 DAC/AVG/DGS曲线● 角度测量模式

    ● 可配置软件

    ● 可随时升级各软件功能

    ● 提供带编码的B扫描

    ● A扫描波形保持时间可调

    ● 4GB内存

    ● USB接口便于连接电脑导入/导出数据

    ●视频输出可用于培训





    Masterscan D70/700M高性能便携式探伤仪

    Masterscan系列超声波探伤仪设备的典型应用包括焊缝检测,腐蚀检测,复合材料检测,粘接检测,大锻件或铸件检测,电力(包括EMATS),以及常规超声波检测等。设备符合IP67的密封设计及已经通过MIL810-G标准的爆炸测试。

    ● 直观、自定义菜单键

    ● 中文操作介面

    ● 独立的 DAC/AVG/DGS曲线用户可以自定义3条曲线。用户可以进入自定义曲线满足所有  的国际标准自

    ● 角度测量模式

    ● 可以达到450V 穿透电压

    ● Dryscan 功能

    ● 可隨時升级各軟件功能

    ● 提供带编码的B扫描

    ● A扫描波形保持时间可调

    ● 4GB内存

    ● USB接口便于连接电脑导入/导出数据

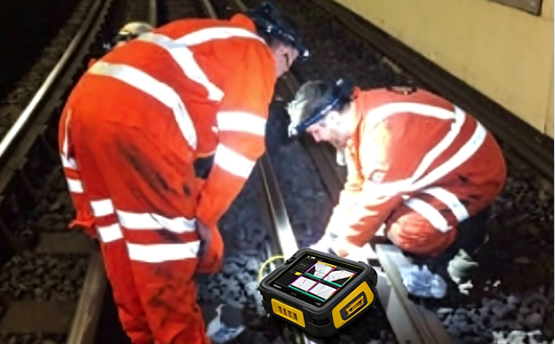

    Railscan 125+ 铁路探伤仪

    专门设计用于铁路轨道检测探伤仪,受到英国Network Rail 公司认可使用,仪器有特长工作时间,适用于任何环境使用。

    脉冲发生器:方波脉冲200V

    频率范围:2.5及5MHz(窄频带)

    存储:800幅A扫描波形,100组面板参数

    增益:0-110dB,步进0.5/1/2/6/10/14/20dB

  • VEO+ 多功能相控阵探伤仪





    VEO+ 是一款便携式超声波相控阵探伤仪,.其特点是操作简单、高性能、功能先进。技术人员可以能轻易以手指触摸操作。

    仪器采用直观的菜单系统和工作驱动流程,有完整的说明菜单和向导操作,用户通过扫描同时优化扫描结果。

    声速、延迟、TCG、 DAC、TOFD的设置及编码器校准的快速有效向导,均作为标准提供。校准状态通过一个简单的转换系统清晰的显示在屏幕上,veo是否已校准用于检测任务,操作者可一目了然。

    VEO+ 能满足大部份无损检测(NDT)需要, 典型应用包括焊缝检测、腐蚀检测、宇航领域和复合检测等。

    ●多种配置可选:32:128PR, 16:128PR, ‧16:64PR, 32:64PR

    ●能实示显示S, L, A, B, C, TOFD 扫描

    ●能同步超声波及相控阵检测

    ●实时成像技术和3D扫描融为一机

    ●具有集成数据记录功能、可自动生成‧PDF报告

    ●外壳坚固,符合IP66标准,可在十分恶劣的环境条件下检测

    ●具有中文操作界面

    ●内建128GB SSD存储盘

    ●支持WiFi无线连接







    VEO+是一款便携式超声波相控阵探伤仪,.其特点是操作简单、高性能、功能先进。技术人员可以能轻易以手指触摸操作。

    仪器采用直观的菜单系统和工作驱动流程,有完整的说明菜单和向导操作,用户通过扫描的同时优化扫描结果。



    声速、延迟、TCG、 DAC、TOFD的设置及编码器校准的快速有效向导,均作为标准提供。校准状态通过一个简单的转换系统清晰的显示在屏幕上,veo是否已校准用于检测任务,操作者可一目了然。



    VEO+能满足大部份无损检测(NDT)需要, 典型应用包括焊缝检测、腐蚀检测、宇航领域和复合检测等。

    主要特点:

    ● 16:64 相控阵 (16 脉冲发生/接收器, 上升至64元素)

    ● 可升级至16:128 (16 脉冲发生/接收器, 上升至128元素)

    ●  快速编码器扫描,能实示显示S, L, A, B, C, TOFD 扫描

    ●  能同步超声波及相控阵检测

    ●  内建6GB 存储盘, 能通过USB 钥匙增加容量

    ●  热插入式充电池

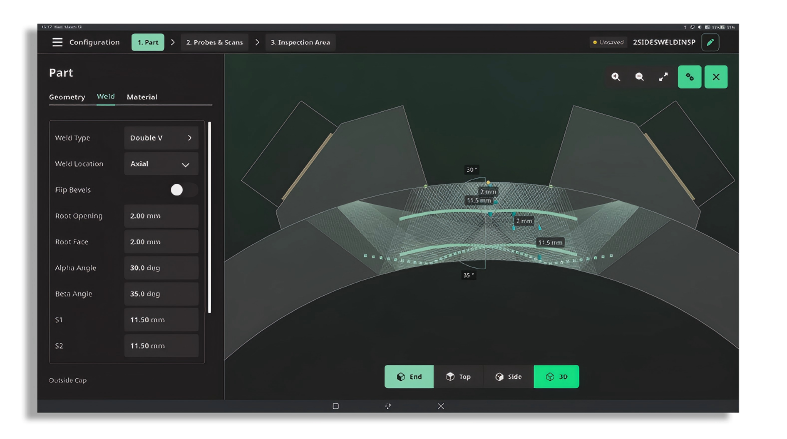

    3D扫描图

    VEO+扫描支持多探头和多重扫描,可从许多来源快速有效的设置检测计划。可从一定范围的几何学焊缝中选择,并可显示出你已选择用于检测工件的探头。多重跳转路径显示在3D扫描图上,使用者可确保完全覆盖焊缝检测。有简单的参考点指示,可以快速确定探头在工件上所处的位置。



    TOFD

    VEO+能包括用于TOFD检测,采用的模拟滤波器及加上低噪声的放大器,高速数据采集和高清晰度显示,高品质的TOFD扫描可以与相控阵同时查看。在焊缝检测时,相控阵和TOFD检测可以一起评价以提高可信度。



    多重扫描

    VEO+可以快速设置为显示一个大范围的多重扫描视图。这允许使用者选择一个重要的检测视图,并获得完善的显示效果。扇形扫描、顶部、边部和端视图都可以结合多重A扫描视图和TOFD。指针和标尺可用于在视图中识别轨迹,实时测量工具可显示尺寸和注释。



    A扫描

    VEO+支持传统的用单晶探头的超声波检测。高分辨率的LCD和快速的图形重现,确保高的精度水平和快速的交互式波形显示。由于高分辨率的LCD显示,测量清晰易读,宽屏幕模式提供了巨大的扫描视窗区域。



    UT Studio

    UT Studio是基于计算机的相控阵分析和生成报告的分析软件。记录的veo+数据文件可以很容易的通过U盘传输,并用于生成新的视窗和影像。使用者可以简单的将veo+数据文件拖拽到显示模板中以创建多个视窗。

    软件内包括了强大的测量指针和抽取器用于识别轨迹、尺寸和标注缺陷。容易生成报告,并以PDF格式输出。

    PRISMA 多功能探伤仪



    (UT, PA, TOFD)





    Prisma是Sonatest技术人员集中开发及研究出的新款产品。先进的超声波探伤可以为检测技术人员提供一个非常完善的测试和测量的工具,并且可以升级TOFD和相控阵功能



    Prisma UT

        在Prisma UT模块内是承载了Sonatest探伤仪的全部基本及先进的功能。 Prisma  UT可以优化近表面分辨率或提供阻尼控制能量传输。捕捉画面的能力是标准结合自动报告功能,使报告组合被格式化为相对定制的客户信息,如公司商标等,仪器内也包括了广泛使用的缺陷定量技术,如DAC,AVG /DGS,TGC和AWS。



    Prisma PA

         超声相控阵技术已经确定成为先进的无损探伤检测方法。相控阵技术让用户拥有更广泛的检测范围,比如能够覆盖完整的焊接范围,而不需要移动或者重新定位探头。这可能是由于相控阵发射声束,可以靠电子控制其转向。这种技术的显示结果是综合显示检查部分的横截面。



    Prisma TOFD

         超声波衍射时差法(TOFD)在过去的十年中已经得到了普及使用,通过Prisma TOFD,Sonatest为市场带来实实在在的便携和强大的TOFD检测设备。众所周知TOFD可以检测薄度为6mm(1/4“)的壁厚, Prisma提供了在其类别中完善的数字化频率,可以高达200MHz。



    Prisma

    ● 30秒内完成设置

    ● 无延迟 - UT 到 PA转换 - 一键完成

    ●  设置和校准向导

    ●“参数特征” 步步有保证

    ●  培训简单:通用用户界面

    ●  UT Studio - 快速的动态报告



    正如您需要的性能

    ● UT, TOFD & PA 检测模式

    ●  多模式检测验证

    ●  可随时随地升级!

    ●  独特的指针用于高精测量

    ●  记录能力:截屏、全数据记录、完全跟踪

    ●  可制定的图像布局........29种以任意选择

  • RSflite 便携式超声波快速扫描仪


    专门针对空中客车的各类零件进行检测,如蜂窝结构,碳纤维板,大型复合材料等。系统也专门针对于冶金和机械工业领域的各种有色,黑色金属材料及制品如材/棒材/管材以及各种大型结构件的C扫描检测。



    本系统是着眼于方便用户在不同环境下,轻便而又快速的实现高性能C扫描图。 RSflite配合专用的滚轮阵列探头能立刻提供A、B和C扫描实时图像方便快捷。在实时图像中,操作人员能在C扫描图像上判断缺陷大小,位

    置和深度,达到定位定标的效果。各种工件形状可选用合适的滚轮阵列探头或滑行阵列探头。在230mm/s速度下快速移动并可进行每秒230线的扫描结果。





    2分钟内可对1㎡面积内的航空结构材料达到0.8*0.8mm高分辨率的扫描。

  • SonaCam 超声照相机


    超声波照相机技术已被列入波音公司的无损检测手册中,用于波音787梦
    想客机对碳纤维机身结构进行检测。英国声纳Sonatest与Dolphitech合
    作,提供满足波音787上述要求的产品SonaCam。































































    SonaCam是一台便携式、符合人体工程学的超声波照相系统。该产品的设计
    主要应用于CFRP(碳纤维复合材料)的无损检测。SonaCam拥有无可替代
    的传感器技术,把高质量的超声信号转化为高分辨率的2D和3D图像,对怀
    疑损伤的区域进行完善检测并核实其材料状态。







    特点
    •高分辨率的图像
    •16000个传感器晶片
    •干耦合
    •2D和3D成像
    •A,B和C扫描
    •振幅和渡越时间
    •拼接模式
    •“交通灯”彩色调色板
    •高配置设置
    •紧凑且符合人体工程学
    •非专业人员即可简单操作
    •电脑最低配置要求:Windows 7以上(
    •包括Win7),i5双核或同等配置,
    •8GB RAM,屏幕分辨率1920×1200
